ส่วนประกอบของระบบ ASAR คืออะไร?

ที่ คลังสินค้าสามมิติอัตโนมัติ (AS/RS) คือระบบอัตโนมัติที่ซับซ้อนซึ่งประกอบด้วยชั้นวางสามมิติ เครนเรียงซ้อนในตรอกแบบราง ระบบสายพานลำเลียงพาเลทเข้า/ออก ระบบอ่านบาร์โค้ดตรวจจับขนาด ระบบสื่อสาร ระบบควบคุมอัตโนมัติ ระบบตรวจสอบคอมพิวเตอร์ ระบบการจัดการคอมพิวเตอร์ และ อุปกรณ์เสริมอื่น ๆ เช่น ตู้กระจายสินค้าสะพานลวดและสายเคเบิล พาเลท แพลตฟอร์มควบคุม แพลตฟอร์มโครงสร้างเหล็ก ฯลฯ โดยใช้แนวคิดโลจิสติกส์บูรณาการชั้นหนึ่งและการควบคุมขั้นสูง รถบัส การสื่อสาร และเทคโนโลยีสารสนเทศ เพื่อดำเนินการขาเข้าและขาออกผ่าน การดำเนินการประสานงานของอุปกรณ์ข้างต้น

ส่วนประกอบ

การก่อสร้างชั้นวาง

ส่วนประกอบ

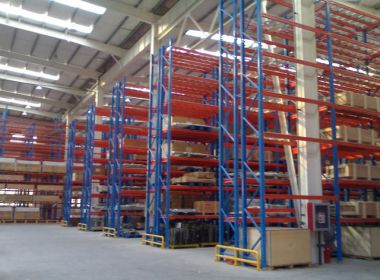

1、ชั้นวางของ: โครงสร้างเหล็กที่ใช้เก็บสินค้า ส่วนใหญ่มีสองรูปแบบพื้นฐานของชั้นวางแบบเชื่อมและชั้นวางแบบรวม เป็นส่วนสำคัญของการ คลังสินค้าสามมิติอัตโนมัติ

2、พาเลท (กล่องสินค้า): ใช้ในการบรรทุกอุปกรณ์สินค้า หรือที่เรียกว่าอุปกรณ์สถานีงาน

3、เครนยกสูง: อุปกรณ์ที่ใช้ในการเข้าถึงสินค้าโดยอัตโนมัติ ตามโครงสร้าง แบบฟอร์มแบ่งออกเป็นคอลัมน์เดี่ยวและคอลัมน์คู่สองรูปแบบพื้นฐาน ตามการบริการ โหมดจะแบ่งออกเป็น ทางตรง ทางโค้ง และทางรถโอน 3 รูปแบบพื้นฐาน

4. ระบบสายพานลำเลียง: อุปกรณ์ต่อพ่วงหลักของคลังสินค้าสามมิติที่รับผิดชอบในการขนส่งสินค้าไปยังรถยกหรือจากรถยกเพื่อเอาสินค้าออก ประเภทของสายพานลำเลียงมีมากมาย เช่น ลูกกลิ้งลำเลียงทั่วไป, สายพานลำเลียงแบบโซ่, โต๊ะยก, รถจำหน่าย, รอก, สายพานลำเลียง เป็นต้น

5、ระบบ AGV: รถเข็นนำทางอัตโนมัติ ตามวิธีการนำทางจะแบ่งออกเป็นรถเข็นนำทางแบบอุปนัยและรถเข็นนำทางด้วยเลเซอร์

6、ระบบควบคุมอัตโนมัติ: ระบบควบคุมอัตโนมัติที่ขับเคลื่อนอุปกรณ์แต่ละชิ้นของระบบคลังสินค้าสเตอริโออัตโนมัติ เพื่อใช้โหมดฟิลด์บัสเป็นโหมดควบคุมหลัก นอกจากนี้ยังเป็นส่วนสำคัญของคลังสินค้าสามมิติแบบอัตโนมัติอีกด้วย

การก่อสร้างชั้นวาง

สามารถแบ่งได้เป็นรูปแบบสินค้าแบบต่อหน่วย แบบผ่าน ประเภทการหมุนในแนวนอน และประเภทการหมุนในแนวตั้ง

(1) คลังสินค้ารูปแบบสินค้าต่อหน่วย: คล้ายกับประเภทชั้นวางสินค้า โดยทางเดินจะกินพื้นที่ประมาณหนึ่งในสามของพื้นที่

(2) ผ่านประเภท: เพื่อปรับปรุงอัตราการใช้ของคลังสินค้า คุณสามารถกำจัดทางเดินที่อยู่ระหว่างแถวของชั้นวาง ชั้นวางแต่ละชั้นเข้าด้วยกัน เพื่อให้แต่ละชั้น คอลัมน์เดียวกันของสินค้าผ่านกัน สร้างช่องทางที่ สามารถจัดเก็บสินค้าได้หลายหน่วยในคราวเดียว และอีกด้านหนึ่งมีเครนขาออกเพื่อรับสินค้า กลายเป็นคลังสินค้าแบบทะลุ เหมาะสำหรับคลังสินค้าสามมิติอัตโนมัติที่มีสินค้าหลากหลายไม่มากเกินไปและมีปริมาณค่อนข้างมาก

(3) ชั้นวางคลังสินค้าแบบหมุนตามแนวนอน: คลังสินค้าประเภทนี้สามารถวิ่งไปมาตามเส้นทางวงกลมในระนาบแนวนอนได้ ชั้นวางแต่ละกลุ่มประกอบด้วยตู้แยกกันหลายตู้ โดยมีโซ่ลำเลียงไปยังตู้เหล่านี้ตามลำดับ ภาชนะแต่ละชิ้นมีลูกกลิ้งรองรับอยู่ข้างใต้และมีลูกกลิ้งนำทางอยู่ด้านบน เมื่อสายพานลำเลียงทำงาน ตู้คอนเทนเนอร์จะเคลื่อนที่ตามไปด้วย คลังสินค้าสามมิติอัตโนมัติประเภทนี้เหมาะสำหรับการใช้งานที่ไม่ต้องการความถี่ในการทำงานสูง

(4) คลังสินค้าชั้นวางหมุนในแนวตั้ง: คล้ายกับคลังสินค้าชั้นวางหมุนในแนวนอน แต่การหมุนในระนาบแนวนอนจะเปลี่ยนเป็นการหมุนในระนาบแนวตั้ง ชั้นวางประเภทนี้เหมาะอย่างยิ่งสำหรับจัดเก็บสินค้าม้วนยาว เช่น พรม หนังพื้น ม้วนฟิล์ม ม้วนสายไฟ เป็นต้น
